Guide d'utilisation du système de conférence tout-en-un SVN A3

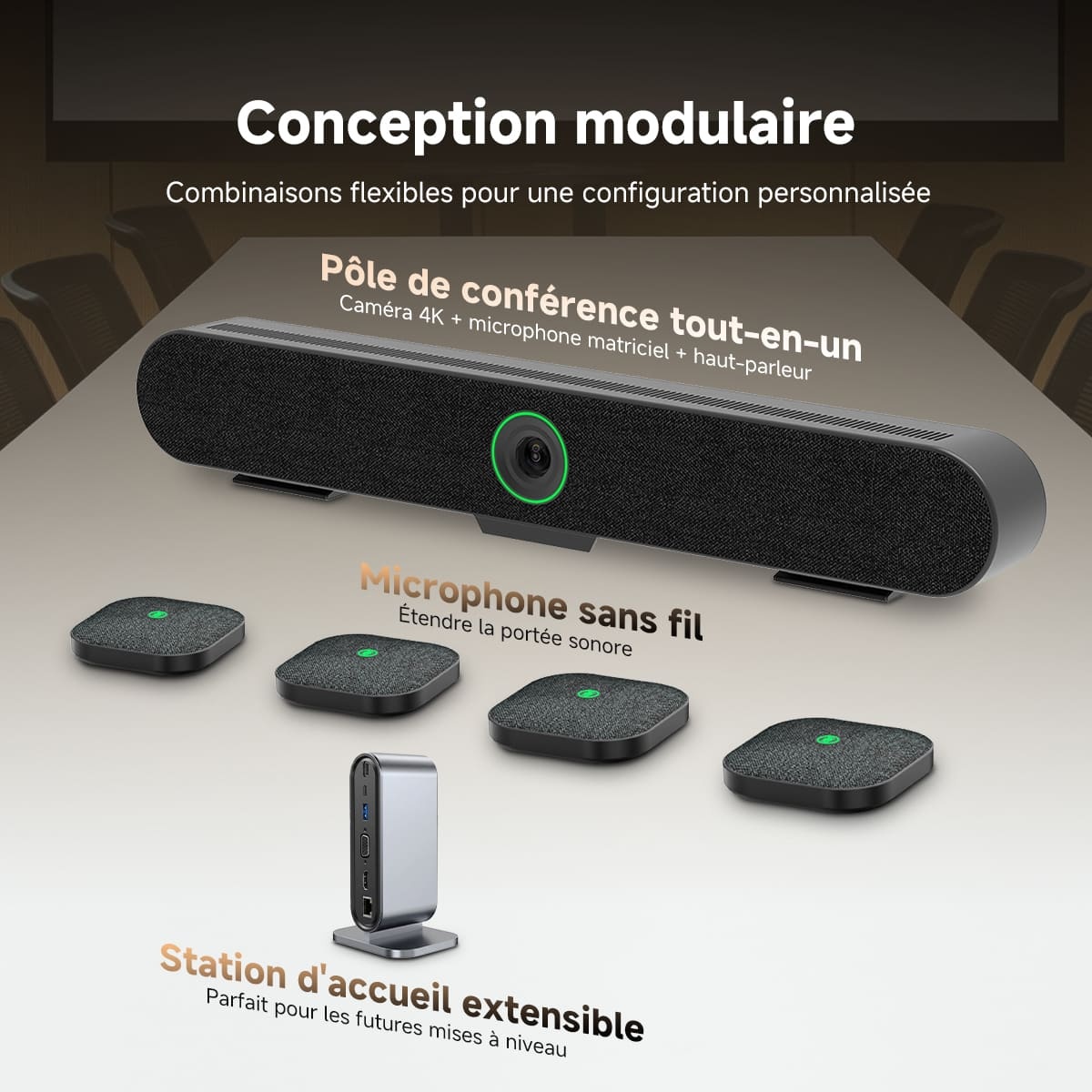

Installation du système SVN A3

Tout d'abord, fixez les supports (dotés d'orifices pour vis) à l'arrière du téléviseur. Raccordez la caméra tout-en-un au port USB de la station d'accueil à l'aide du câble USB, puis connectez le dispositif d'affichage au port HDMI de la station d'accueil en utilisant le câble HDMI de 2 mètres fourni. Enfin, reliez votre ordinateur au port d'entrée de la station d'accueil à l'aide du câble de projection d'écran de 2 mètres. (Le raccordement du port PD 100W à une source d'alimentation permet à la station d'accueil d'alimenter l'ordinateur.) Sélectionnez ensuite la source d'entrée HDMI correspondante sur le téléviseur pour recevoir le signal provenant du PC ou de l'unité principale de conférence.

Signification des voyants de la caméra

Vert : L'appareil est en mode veille.

Bleu : La caméra (avec cache de confidentialité) est active et en fonctionnement.

Rouge : Fonction de coupure du micro (mute) active ; le voyant devient rouge lorsque le microphone est coupé.

Blanc : L'appareil est correctement connecté à un microphone externe sans fil.

Réglages des préréglages de la caméra

Le SVN A3 prend en charge trois positions prédéfinies. Ajustez la vue de la caméra sur la position souhaitée, puis maintenez enfoncé le bouton « 1 » pendant 2 secondes pour l'enregistrer en tant que préréglage 1. Répétez cette opération pour les boutons « 2 » et « 3 ». Appuyer à nouveau sur le même bouton écrasera le préréglage précédent par le nouveau.

Réglages du microphone d'extension sans fil

Mise sous/hors tension : Maintenez enfoncé le bouton du microphone d'extension pendant 2 secondes pour l'allumer ou l'éteindre. Si le microphone externe n'est pas connecté à l'unité principale, il s'éteindra automatiquement après 5 minutes ; s'il est connecté, le microphone et l'unité principale s'éteindront simultanément.

Appairage : Une fois le microphone allumé et l'unité principale raccordée à l'alimentation, maintenez enfoncé le bouton de coupure du micro (mute) pendant environ 6 secondes pour activer le mode d'appairage ; le voyant du microphone clignotera en blanc. Appuyez successivement sur les boutons « + » et « - » de la télécommande ; le voyant de la barre vidéo deviendra un cercle vert fixe, indiquant qu'elle est passée en mode d'appairage. Une fois l'appairage réussi, les voyants des deux appareils cesseront de clignoter et resteront allumés en continu. (Cette procédure n'est requise que lors de la première utilisation ou après une mise à jour du micrologiciel.)

Charge : Le microphone d'extension ne peut pas être utilisé pendant la charge, même s'il est connecté à l'unité principale.

Voyants lumineux :

Orange clignotant — En charge

Orange fixe — Batterie faible

Vert fixe — Charge complète

Blanc clignotant — Microphone non appairé
